Преобразователи с переменной длиной воздушного зазора.

Данные для решения задачи:

R1 = 22 Ом; f = 6 · 103 Гц; L = 21,3 · 10-3 Г

R2 = 200 Ом → R4 = 200 Ом;

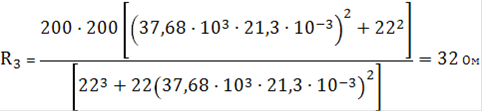

Подставим значение в формулу (17) и получим R3:

Значение R3 в выражение (16), получим С:

Таким образом, найдены все оптимальные параметры элементов моста, которые обеспечивают его максимальную чувствительность:

R1 = 22 Ом R3 = 32 Ом f = 6 · 103 Гц С = 303 · 10-10 Ф

R2 = 200 Ом R4 = 200 Ом L = 21,3 · 10-3 Г

ЗАКЛЮЧЕНИЕ

В ходе работы выполнения курсовой работы были изучены устройство, принцип действия, характеристики преобразователей механического сигнала в виде упругой балки, пьезоэлектрического преобразователя, емкостного преобразователя, фотоэлектрического преобразователя и электромагнитных преобразователей. Проведен ряд числовых расчетов в соответствии с вариантом.
