Генератор чисел на базе двоичного счетчика
Нагрузка по току со стороны источника входного сигнала начальной установки:
Iвх1( R ) = 0,02мА, Iвх0( R ) = 0,2мА.
Нагрузка по току со стороны источника входного сигнала синхроимпульса:
Iвх1( С ) = 0,02мА, Iвх0( С ) =0,1мА.
По входным сигналам данная схема удовлетворяет условиям ТЗ.
Задержка переключения счетчика по входу «С» равна 2*tпер(КР1533ИЕ19) + tпер(КР1533ЛИ1) + время установления сигнала «F» относительно входа «С» =2*56+14+20 (нс) = 146нс.
Максимальное время формирование выходных сигналов счетчика по входу «С» равно 2*tзд.(КР1533ИЕ19) по входу «С» =112 нс.
Приходим к выводу, что схема не удовлетворяет ТЗ по задержке. Построим тот же счётчик на ИМС КР1533ИЕ18.

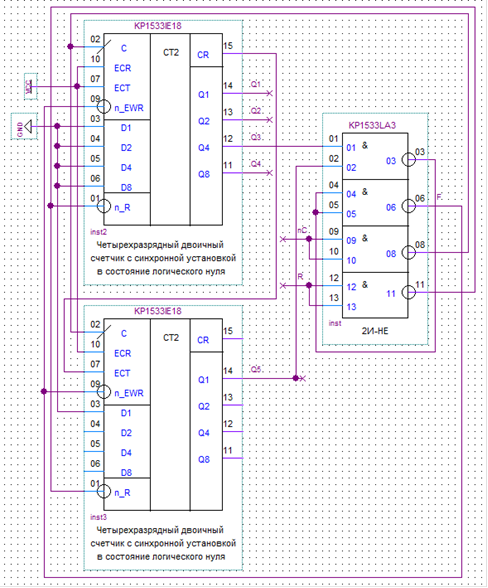

Рисунок 9 - Двоичный суммирующий счетчик на базе СИС КР1533ИЕ18
Нагрузка по току со стороны источника входного сигнала начальной установки:
Iвх1( R ) = 0,02мА, Iвх0( R ) = 0,2мА.
Нагрузка по току со стороны источника входного сигнала синхроимпульса:
Iвх1( С ) = 0,02мА, Iвх0( С ) =0,1мА.
По входным сигналам данная схема удовлетворяет условиям ТЗ.
Задержка переключения счетчика по входу «С» равна tпер(КР1533ЛА3) + tпер(КР1533ИЕ18) + время установления сигнала «F» относительно входа «С» =11+17+15 = 43нс.
Максимальное время формирование выходных сигналов счетчика по входу «С» равно tзд.(КР1533ЛА3) + tзд.(КР1533ИЕ18) по входу «С» =11+17= 28нс.
Установка схемы в исходное состояние по сигналу «R» происходит синхронно. Таким образом нам удалось подогнать схему под ТЗ. Итого 3 корпуса.
Выбор способа построения двоичного счетчика.
Таблица 9.
|
Метод построения счетчика Джонсона |
T формR. |
T перR. |
T формC. |
T перC. |
Кол-во корпусов |
|
Параллельный суммирующий двоичный счетчик на базе JK-триггера. |
33нс. |
69нс. |
32нс. |
68нс. |
6 |
|
Параллельного суммирующий двоичный счетчик на базе D-триггера. |
23нс. |
66нс. |
17нс. |
60нс. |
8 |
|
Двоичный суммирующий счетчик на базе СИС КР1533ИЕ18 |
- |
- |
28 |
43 |
3 |
Как видно из таблицы 9, наилучшим вариантом построения является Двоичный суммирующий счетчик на базе СИС КР1533ИЕ18, для его реализации требуется наименьшее количество микросхем.
3.2.2 Построение генератора чисел на базе двоичного счетчика на базе СИС КР1533ИЕ18
.2.2.1 Генератор чисел на базе двоичного счетчика с преобразователем кодов на элементах «И-НЕ».
Таблица истинности для преобразователя кодов, реализующего выходные функции ГЧ в зависимости от значений счетчика и заданного режима работы ГЧ приведена в таблице 10.
Таблица 10.
|
N-такта |
M |
Q5 |
Q4 |
Q3 |
Q2 |
Q1 |
Z2 |
Z1 |
10-е число |
|
0 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
1 |
1 |
|
1 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
|
2 |
0 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
0 |
|
3 |
0 |
0 |
0 |
0 |
1 |
1 |
0 |
0 |
0 |
|
4 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
1 |
1 |
|
5 |
0 |
0 |
0 |
1 |
0 |
1 |
0 |
0 |
0 |
|
6 |
0 |
0 |
0 |
1 |
1 |
0 |
1 |
0 |
2 |
|
7 |
0 |
0 |
0 |
1 |
1 |
1 |
0 |
0 |
0 |
|
8 |
0 |
0 |
1 |
0 |
0 |
0 |
1 |
1 |
3 |
|
9 |
0 |
0 |
1 |
0 |
0 |
1 |
0 |
0 |
0 |
|
10 |
0 |
0 |
1 |
0 |
1 |
0 |
0 |
0 |
0 |
|
11 |
0 |
0 |
1 |
0 |
1 |
1 |
0 |
0 |
0 |
|
12 |
0 |
0 |
1 |
1 |
0 |
0 |
1 |
1 |
3 |
|
13 |
0 |
0 |
1 |
1 |
0 |
1 |
0 |
0 |
0 |
|
14 |
0 |
0 |
1 |
1 |
1 |
0 |
1 |
0 |
2 |
|
15 |
0 |
0 |
1 |
1 |
1 |
1 |
0 |
0 |
0 |
|
16 |
0 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
17 |
0 |
1 |
0 |
0 |
0 |
1 |
0 |
0 |
0 |
|
18 |
0 |
1 |
0 |
0 |
1 |
0 |
0 |
1 |
1 |
|
19 |
0 |
1 |
0 |
0 |
1 |
1 |
0 |
0 |
0 |
|
20 |
0 |
1 |
0 |
1 |
0 |
0 |
1 |
0 |
2 |
|
0 |
1 |
0 |
0 |
0 |
0 |
0 |
1 |
0 |
2 |
|
1 |
1 |
0 |
0 |
0 |
0 |
1 |
0 |
1 |
1 |
|
2 |
1 |
0 |
0 |
0 |
1 |
0 |
0 |
1 |
1 |
|
3 |
1 |
0 |
0 |
0 |
1 |
1 |
0 |
0 |
0 |
|
4 |
1 |
0 |
0 |
1 |
0 |
0 |
0 |
0 |
0 |
|
5 |
1 |
0 |
0 |
1 |
0 |
1 |
1 |
0 |
2 |
|
6 |
1 |
0 |
0 |
1 |
1 |
0 |
0 |
0 |
0 |
|
7 |
1 |
0 |
0 |
1 |
1 |
1 |
0 |
0 |
0 |
|
8 |
1 |
0 |
1 |
0 |
0 |
0 |
0 |
1 |
1 |
|
9 |
1 |
0 |
1 |
0 |
0 |
1 |
0 |
1 |
1 |
|
10 |
1 |
0 |
1 |
0 |
1 |
0 |
1 |
0 |
2 |
|
11 |
1 |
0 |
1 |
0 |
1 |
1 |
0 |
0 |
0 |
|
12 |
1 |
0 |
1 |
1 |
0 |
0 |
0 |
0 |
0 |
|
13 |
1 |
0 |
1 |
1 |
0 |
1 |
0 |
1 |
1 |
|
14 |
1 |
0 |
1 |
1 |
1 |
0 |
0 |
0 |
0 |
|
15 |
1 |
0 |
1 |
1 |
1 |
1 |
0 |
0 |
0 |
|
16 |
1 |
1 |
0 |
0 |
0 |
0 |
0 |
0 |
0 |
|
17 |
1 |
1 |
0 |
0 |
0 |
1 |
1 |
0 |
2 |
|
18 |
1 |
1 |
0 |
0 |
1 |
0 |
0 |
0 |
0 |
|
19 |
1 |
1 |
0 |
0 |
1 |
1 |
0 |
1 |
1 |
|
20 |
1 |
1 |
0 |
1 |
0 |
0 |
1 |
0 |
2 |
