Генератор чисел на базе двоичного счетчика

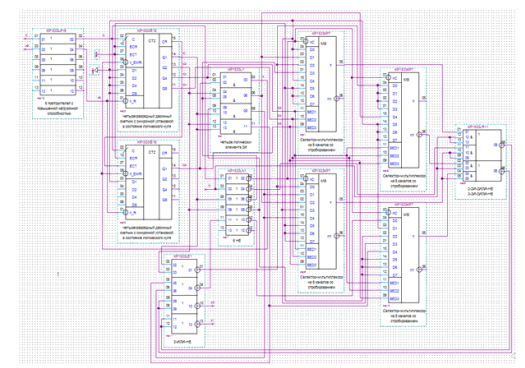

Воспользуемся в качестве основы для построения ГЧ схемой двоичного суммирующего счетчика на базе СИС КР1533ИЕ18. Полученная схема, построенная на микросхемах КР1533ИЕ18, КР1533ЛИ1, КР1533ЛН1, КР1533ЛИ1, КР1533КП7, КР1533ЛР11. Схема представлена на рисунке 11.

Рисунок 11 - Генератор чисел на базе двоичного суммирующего счетчика с преобразователем кодов на мультиплексорах.

Нагрузка по току со стороны источника входного сигнала начальной установки:

Iвх1( R ) = 0,02мА, Iвх0( R ) = 0,2мА.

Нагрузка по току со стороны источника входного сигнала синхроимпульса:

Iвх1( С ) = 0,02мА, Iвх0( С ) =0,1мА.

По входным сигналам данная схема удовлетворяет условиям ТЗ.

Выходные сигналы Z1 и Z2 снимаются с микросхем КР1533ЛЕ1, служащая инвертором выходных сигналов, снятых с КР1533ЛР11, выходной ток которой составляет не менее 30мА, что удовлетворяет условию ТЗ.

Р =Ucc*(2*Icc(КР1533ИЕ18) + 1*Icc(КР1533ЛП16) + 1*Icc(КР1533ЛИ1) + 1*Icc(КР1533ЛН1) + 1*Icc(КР1533ЛЕ1) + 4*Icc(КР1533КП7) + 1*Icc(КР1533ЛР11) =5,5*(2*21 + 1*10,6 + 1*4 + 1*4,2 + 1*4 + 4*12 + 1*2,8)=588,1мВт.

Таким образом, схема не удовлетворяет требованиям ТЗ по потребляемой мощности.

Генератор чисел на базе двоичного счетчика с преобразователем кодов на И-ИЛИ-НЕ

Проанализировав таблицу 9 и выполнив минимизацию функций по “0”, с помощью программы “Carno Minimizer v1.6”, приходим к выводу, что при минимизации по “0”, получается больше термов, чем при минимизации по “1”, что приведёт только к усложнению схемы. Поэтому этот метод нам не подойдёт.
