Параметры триггеров

Рис. 13. Синхронный RS-триггер на элементах ИЛИ-НЕ:

а)функциональная схема; б) условное графическое изображения;

в) карта Карно; г) временные диаграммы работы

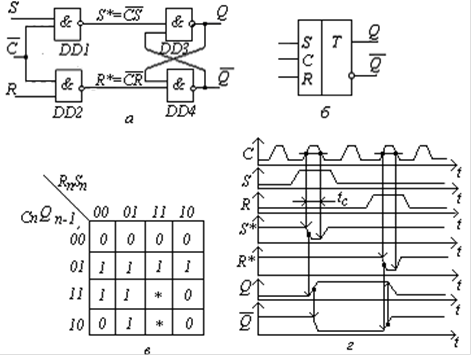

Рис. 14. Синхронный RS-триггер на элементах И-НЕ:

а)функциональная схема; б) условное графическое изображения;

в) карта Карно; г) временные диаграммы работы

Все изменения информационных сигналов R и S (,) в интервале tс передаются на вход асинхронного триггера на логических элементах DD3, DD4 и вызывают переключение его состояний (прозрачный режим асинхронной записи), что характерно для всех схем синхронизируемых уровнем. Запрещенной, аналогично асинхронным триггерам, является комбинация входных сигналов C=R=S=1 ( ===0 ), обусловливающая установку на прямом и инверсном выходах уровней Q==0 в триггере (рис 13,а), а в триггере (рис. 14,а) Q==1. Такая ситуация еще называется « разрыв внутренних связей», поскольку они не оказывают влияния на выходные сигналы триггера.

В RS-триггерах, синхронизируемых фронтом (динамических), отсутствует режим прозрачной асинхронной записи. Информационные сигналы S и R могут переключаться многократно, но триггер переключается в состояние, соответствующее комбинации входных сигналов S и R непосредственно перед разрешающим положительным (или отрицательным) фронтом синхроимпульса.

Схемы реализации RS-триггера

Для построения динамических триггеров любых типов наиболее часто используются 3 типа схемных решений:

-элементная схема;

-х ступенчатая схема;

схема "с запрещающими связями" .

Так называемая 6-элементная схема синхронизации фронтом принципиально включает запоминающий элемент, который в течение времени tc действия синхроимпульса обеспечивает управление состоянием асинхронного RS-триггера. В синхронизируемых фронтом RS-триггерах (рис. 15) схемы синхронизации триггеров фронтом построены на логических элементах DD1-DD4 типа ИЛИ-НЕ (а) или И-НЕ (в). RS-триггер на элементах ИЛИ-НЕ синхронизируется отрицательным фронтом (на элементах И-НЕ - положительным фронтом). Пунктирной линией на схеме показан принцип подключения RS- входов для асинхронной установки/сброса в начальное состояние (независимо от тактируемых информационных входов и самого входа синхронизации).

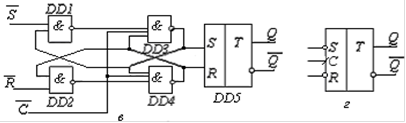

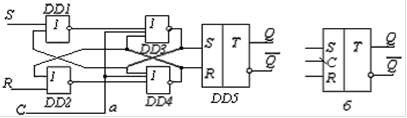

Рис. 15. RS-триггер с динамическим управлением ( 6-элементная схема): а) схема на элементах ИЛИ-НЕ; б) ее условное графическое обозначение; в) схема на элементах И-НЕ ; г) ее условное графическое обозначение

Рассмотрим работу схемы на элементах ИЛИ-НЕ (рис. 15,а). Когда C=I на выходах элементов DD3 и DD4 поддерживаются уровни «логического 0», что обеспечивает режим хранения для асинхронного триггера DD5. Входы S и R на состояние DD3, DD4 влияния не оказывают, так как уровень С = 1 является доминирующим. Пусть непосредственно перед отрицательным фронтом синхроимпульса на информационных входах установилась комбинация входных сигналов S = 1, R =0 (т.е. выход DD1=0, а выход DD2=1). Тогда при переключении входа С из «1» в «0» на выходе DD4 сохраняется «0»,а на трех входах элемента DD3 имеем «0», что приводит к установлению на его выходе уровня «1».Эта «1» подается на входы DD1 и DD4, блокируя переключение их внешними сигналами. Поэтому в течение времени ta действия уровня C = 0 триггер не реагирует на переключения управляющих входов S и R . Так как на входах DD5 имеем S = 1, R =0 , то триггер устанавливается в состояние «1». Аналогично происходит установка триггера в состояние «0». Комбинация сигналов S = R = 1 по прежнему является запрещенной, поскольку в этом случае по отрицательному фронту синхроимпульса происходит состязательное переключение триггера на элементах DD3, DD4 в одно из двух возможных состояний, которое автоматически переписывается в триггер DD5.

Аналогично построен и функционирует синхронизируемый положительным фронтом RS-триггер на элементах И-НЕ (рис. 15,в). Полярность синхронизирующего фронта на условном графическом обозначении (рис. 3.1152,б, г) показана косой линией на входе С.
