Определение оптимального сопротивления активного вибратора

, (1.19)

, (1.20)

. (1.21)

Так же, как и в предыдущем пункте будем строить графики зависимости отношения амплитуды поля, излучаемого вперед (Θ=0о), к амплитуде поля, излучаемого назад (Θ=180о) от Х-1-1. Это отношение рассчитывается по формуле:

. (1.22)

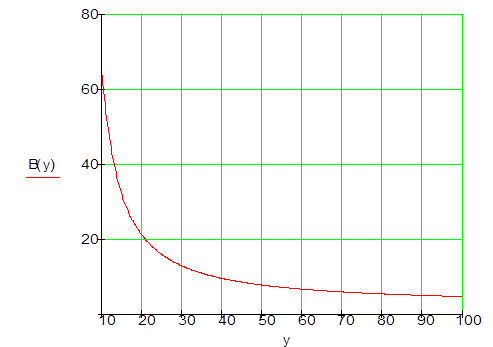

Значение Х-1-1, при котором максимально является оптимальным. На рисунке 1.2 изображен график зависимости функции (1.22) от Х-1-1, для случая когда

dд=0,06 м; d р =0,16 м . График построен с помощью САПР MathCAD. Из графика следует ,что Х-1-1 = 10 Ом .

Рисунок 1.2- График зависимости от Х-1-1
