Электрический расчёт схемы приёмника

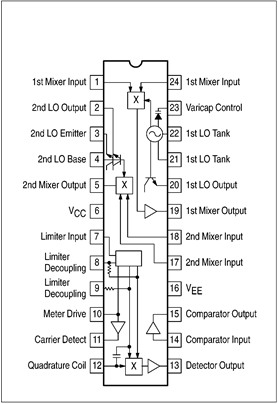

Рис. 2.7 - Выводы и структурная схема микросхемы МС3362

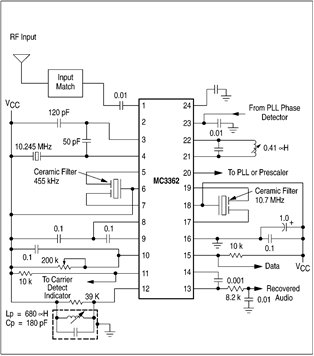

Рис. 2.8 - Схема подключения навесных элементов к микросхеме МС3362

Таблица 2.3 - Назначение выводов ИС MC3362

# pin

Назначение

# pin

Назначение

1

Вход первого смесителя

24

Вход первого смесителя

2

Выход второго гетеродина

23

Вход управления варикапом

3

Эмиттер второго гетеродина

22

Вход первого гетеродина

4

База второго гетеродина

21

Вход первого гетеродина

5

Выход второго смесителя

20

Выход первого гетеродина

6

Напряжение питания

19

Выход первого смесителя

7

Вход ограничителя амплитуды

18

Вход второго смесителя

8

Развязывающий конденсатор

17

Вход второго смесителя

9

Развязывающий конденсатор

16

Общий

10

Режим драйвера

15

Выход гетеродина

11

Выход драйвера

14

Вход компаратора

12

Вход детектора

13

Выход компаратора

На выходе микросхемы МС3362 получаем необходимые логические уровни “0”или”1”.

Выбор конкретных элементов в качестве сопротивлений и емкостей навесных элементов микросхемы МС3362.

Выбор резисторов:

Максимальную рассеиваемую мощность резисторов можно определить как:

где - ток коллектора транзистора КТ399А.

- напряжение питания.

Поэтому необходимо выбирать резисторы с номинальной мощностью, не менее 0,01Вт.

Резистор R5 шунтирует колебательный контур частотного детектора, задавая тем самым необходимую крутизну и линейность как АЧХ так и ФЧХ контура, поэтому оно должно обладать стабильными параметрами. Применим резистор серии С2-23 обладающий:

Допуском
